からくり装置

モーターの動力をギアやワイヤーを駆使して動作する昇降装置や開閉装置などの移動動作のある装置の開発

からくり装置とは

ギアやワイヤー等を駆使し、様々な移動動作を可能にする装置です。
現在は、主に学校の講堂や体育館、市民ホールや公会堂で活躍しています。昇降装置、開閉装置、大型スクリーン等がそれにあたります。 移動動作を応用すれば、新しい利用方法が無限に広がる装置です。

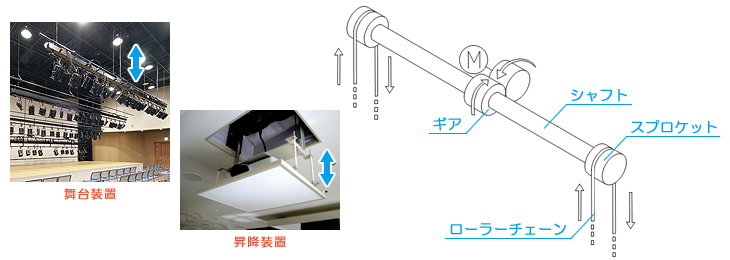

上下移動

モーター駆動。ギアによってシャフトが回転し、その回転をスプロケットでローラーチェーンに伝達させ、上下移動をさせるものです。舞台装置や昇降装置などに活用されています。

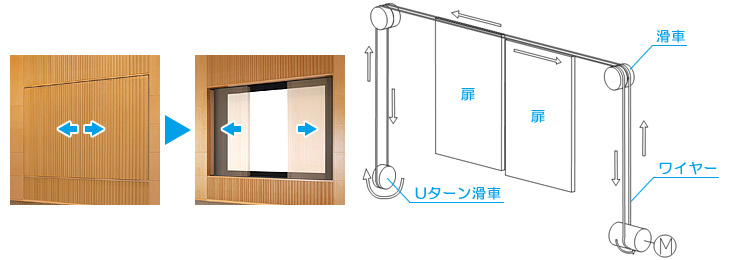

左右移動

モーターによりワイヤーを駆動、滑車を利用して、化粧扉などを左右移動させるものです。ディスプレイやスクリーンの収納などに活用されています。

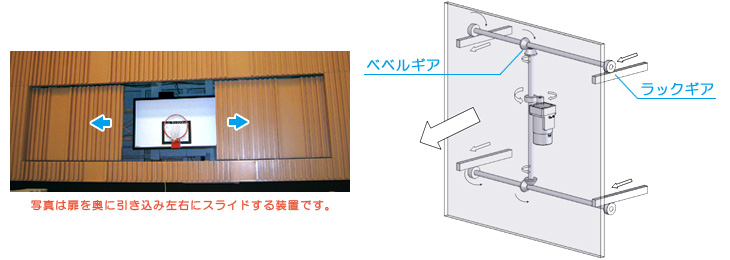

押出移動

モーターにより、様々なギアを利用して、扉などを前後に移動させるものです。化粧扉、隠し扉などに活用されています。

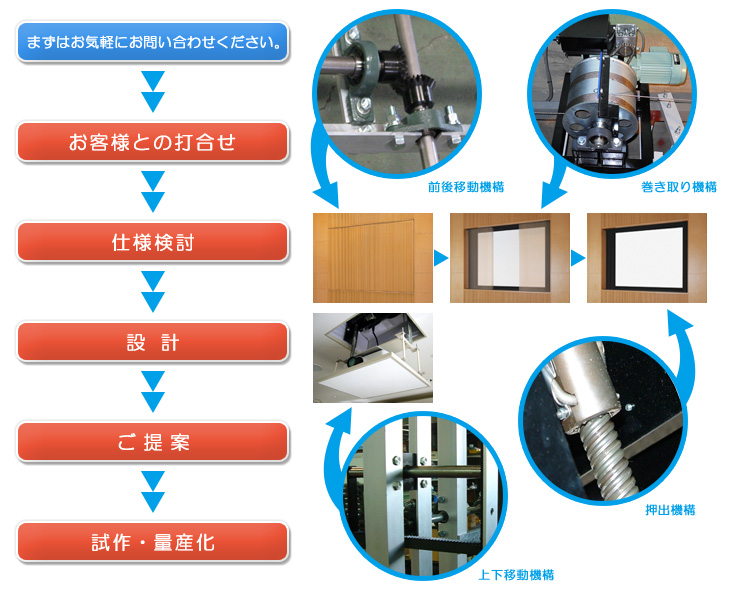

注文から出荷までの流れ

様々な移動動作を可能にするからくり機構で、ご要望の移動動作を実現いたします。

オーエスエムでは、お客様のニーズに合わせたご提案をさせていただきます。まずはお客様のご要望をお聞かせください。
